第一节、主说明：

  进线柜：三相五线制，400VAC 50Hz，总断路器2500安，下进线，柜体顶部采用母排并柜，需要电力仪表一块，测量电压、电流、电能，带通讯功能，测量的数据能记录到触摸屏或客户的中控系统。

动力柜：烘干炉5套加热系统，煅烧炉5套加热系统，净化炉4套加热系统；变频器电机共7套，普通电机控制一套。

PLC控制柜：1、中央CPU控制器能实现工艺电控设备的顺序、条件、计时、计数控制、PID调节、485通讯、Profinet接口等控制功能，以及流量及电能参数的自动累计和数据处理功能。

操作台：采用触摸屏人机对话操作，放急停一个，工作状态灯柱一个。

第二节、设备说明：

温度采集传感器共23个。

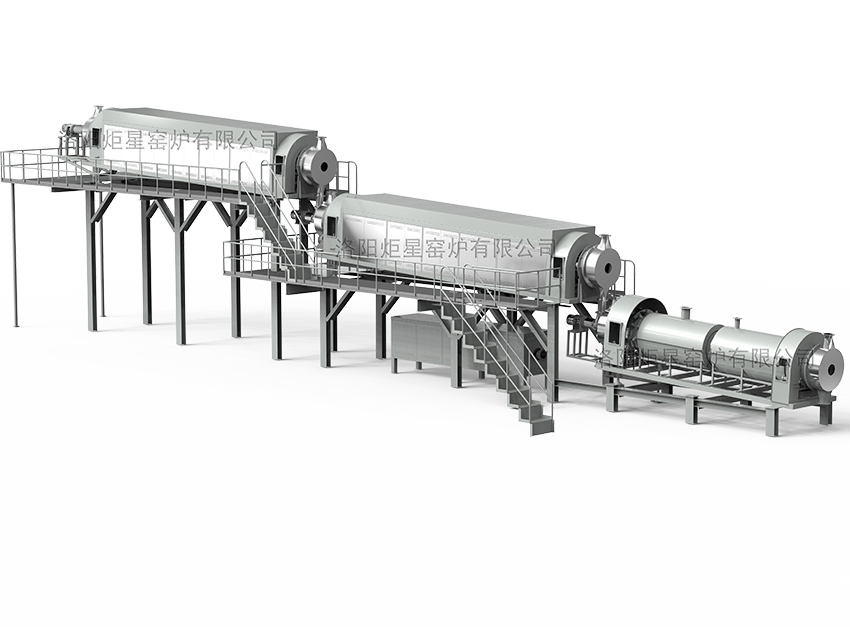

1、烘干炉d1030-6000mm共5个加热区，5个控温点，分别为1至5区，4个测温点有A废气测温，B物料测温，C出料测温，D余热回收出口测温，操作台手动有5个加热启动旋钮，触摸屏工程师权限可以手动操作5个加热。

烘干炉进料电机ABB4KW，采用变频控制加接触器直接启动控制，烘干炉管旋转电机ABB11KW，采用变频控制加接触器直接启动控制，触摸屏工程师权限可以手动操作电机启停。接触器控制为紧急备用启停信号不受CPU控制，只与系统形成互锁，CPU采集电机运行状态。

2、  煅烧炉d1030-6000mm，5个加热区，5个控温点，分别为1至5区，3个测温点有A废气测温，B物料测温，C出料测温，触摸屏工程师权限可以手动操作5个加热。

煅烧炉进料电机ABB4KW，采用变频控制加接触器直接启动控制，煅烧炉管旋转电机ABB11KW，采用变频控制加接触器直接启动控制，触摸屏工程师权限可以手动操作电机启停。接触器控制为紧急备用启停信号不受CPU控制，只与系统形成互锁，CPU采集电机运行状态。

3、  尾气净化炉共4个加热区，4个控温点，分别为1至4区，触摸屏工程师权限可以手动操作4个加热。

4、  冷却段d1030-6000mm有余热回收入口测温，出料测温2个测温点、一个水压电接点压力表检测。

5、冷却段进料电机和炉管旋转电机4KW变频控制2台，余热回收电机变频控制4KW，喷淋电机2.2KW一台，除余热回收电机外直接启动控制，触摸屏工程师权限可以手动操作。

6、煅烧炉有3个电磁阀控制的进气口，可以手动选择3个流量，进料口的排气阀在在炉子加热时就启动。
