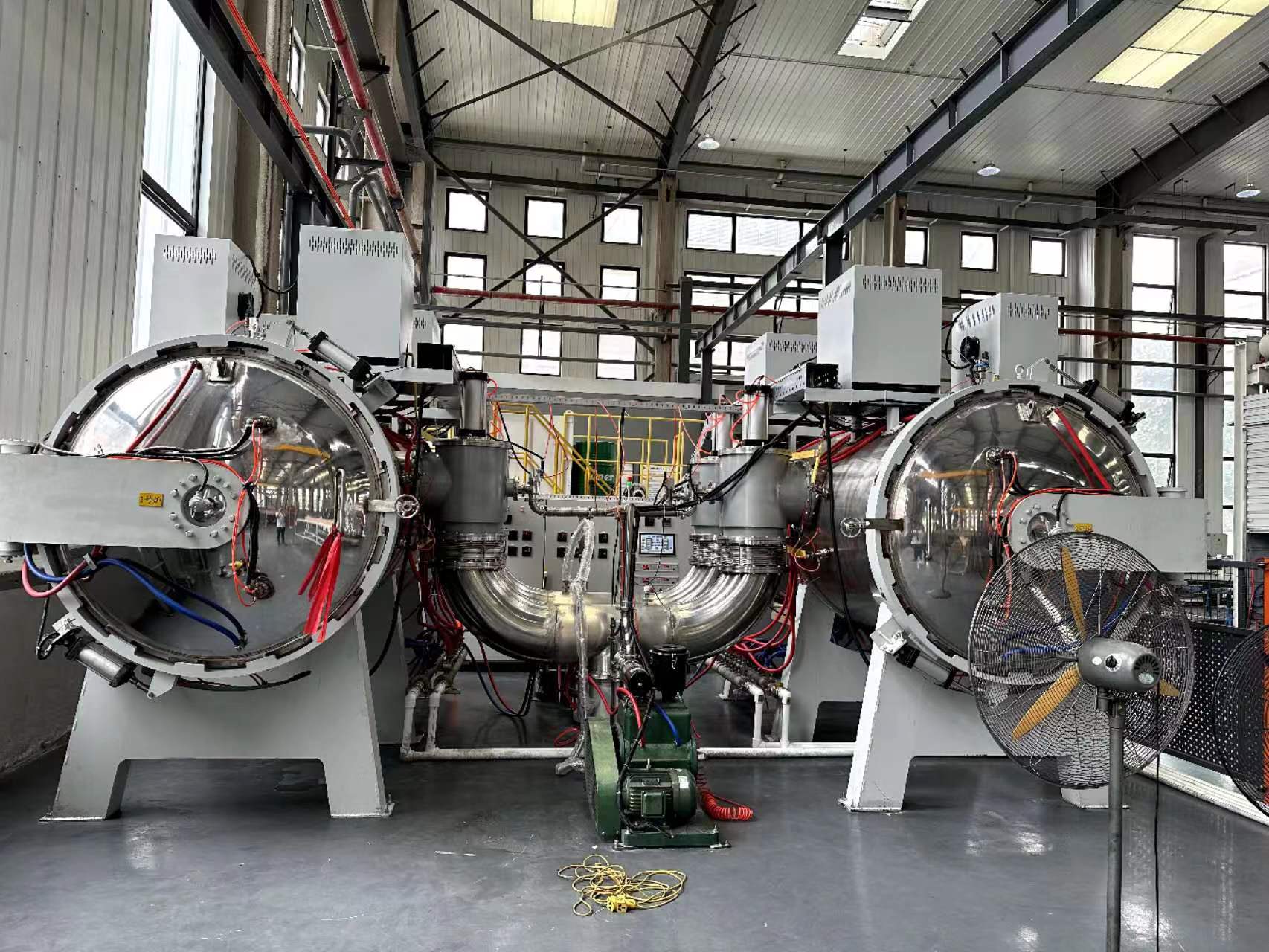

钛合金除氢退火真空炉
  • 钛合金除氢退火真空炉
  • 钛合金除氢退火真空炉
产品名称:钛合金除氢退火真空炉 型号:GWDL-VSF 产品特点:专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发

概述

真空退火炉主要用于合金材料或非金属材料的真空退火理工艺,为卧式双室真空加热炉,真空系统、电控系统采用一拖二的设计;2个炉体错时分别加热,有效的利用非加热时间,提高生产效率。

由两个卧式主机(单室)、加热供电系统、真空系统、水冷系统、气动系统、充气系统、电控系统等组成。本产品结构紧凑、操控简便,自动化程度高,具有可靠的全自动控制、监控、跟踪和自我保护功能。

真空系统、水冷系统采用双系统设计,如一个系统故障,另一套系统仍可保证真空退火炉运行,保证设备可靠性。

设置备用电源接口,用于紧急状态时制冷机组正常运行。

运行过程依照工艺参数(温度、真空度、工艺时间)全自动控制,工艺参数曲线及数据用户可调用、编辑和存储。具有安全联锁保护、故障自诊断和报警功能。

真空退火炉的设计、生产制造、试验检验符合GB/T 10067.47-2014。电气标准要求见《真空退火炉电控系统技术协议》。


主要技术参数

参数

项目

技术参数描述

结构型式

卧式双室内加热真空退火炉

均温区尺寸(W×H×L)

600×600×3200mm

最大承载能力(冷态,含料架)

1000kg(单室)

极限真空度带炉体

10-4Pa(空炉、冷态)

压升率

0.67Pa/h

最高设计温度

900

工作温度

500800

炉温均匀性

±5度(采用6点控制,达到更好的炉温均匀性)

控温精度

±1度(集成化电路控制,无超调现象)

测试温区

6

升温速率

(真空,室温到800℃)

升降温速率可调节,调节范围:≤10/min

加热功率

200kW (380V-3-50Hz供电)

发热元件及布置

高温合金电阻加热棒,沿炉体长度方向排布

测温元件

K型热电偶,测温范围0-1320

炉体结构

采用了水冷炉体结构

炉门开启方式

侧开;气动锁紧,手动开闭

不锈钢反射屏加热室

不锈钢310S304多层金属反射屏

加热区

加热区直径1.1m,长度3.5m

炉体外形尺寸(不含法兰)

直径1.6m ,长度4m
