| 产品名称：电动上开门箱式炉 | 型号：GWL-XL | 产品特点：专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发 |
洛阳炬星窑炉有限公司 | |||||||||
（国家级高新技术企业、专精特新企业） | |||||||||
GWDL-XL箱式电炉产品介绍和技术资料 | |||||||||
一、 | 产品名称：电阻炉/箱式电炉/马弗炉 | ||||||||
二、 | 型号：GWDL-XL | 规格：1200、1400、1600、1700、1800、1900度 | |||||||
三、 | 产品简介 | ||||||||

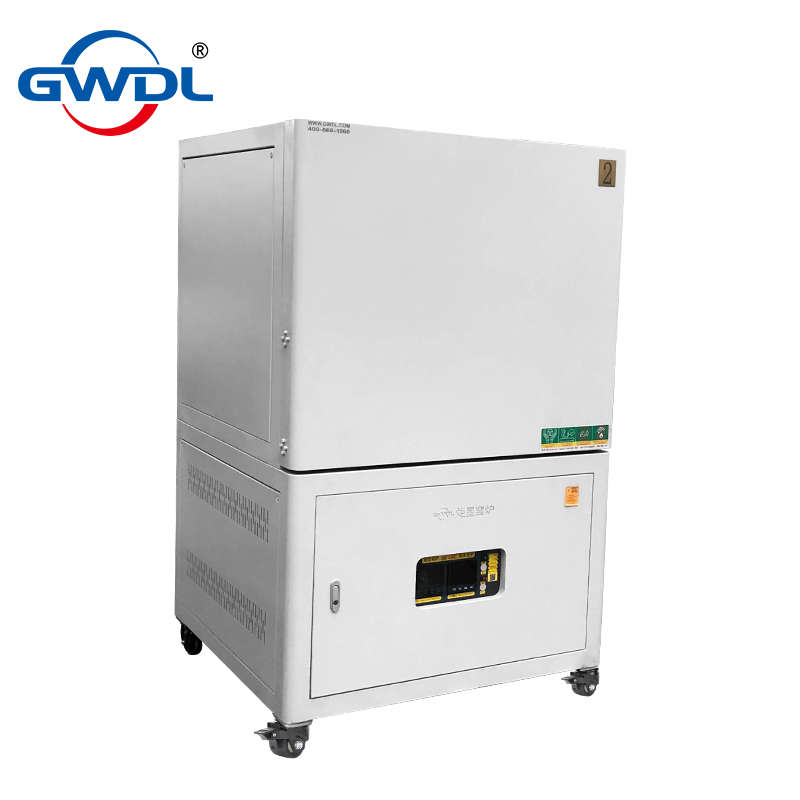

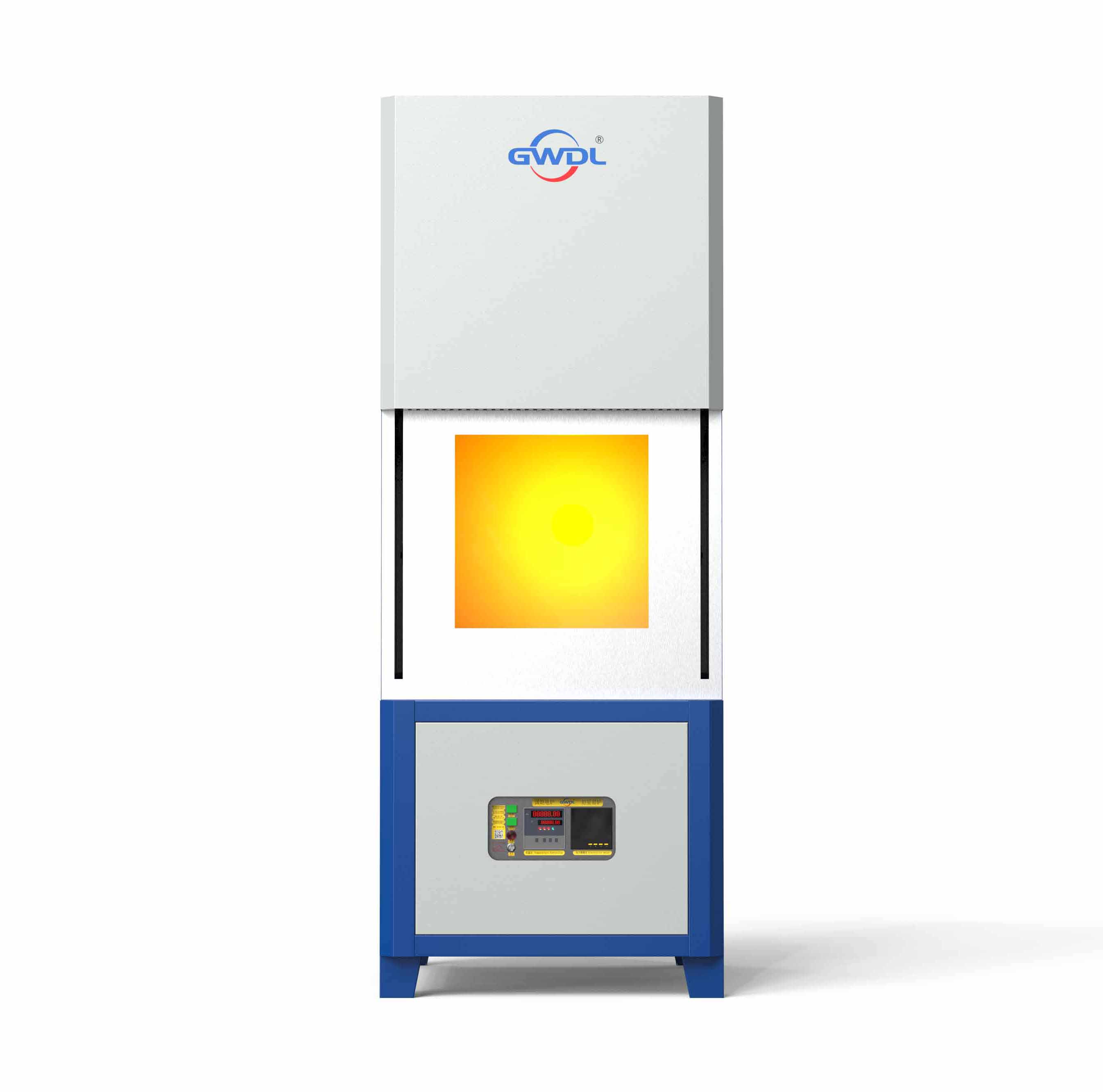

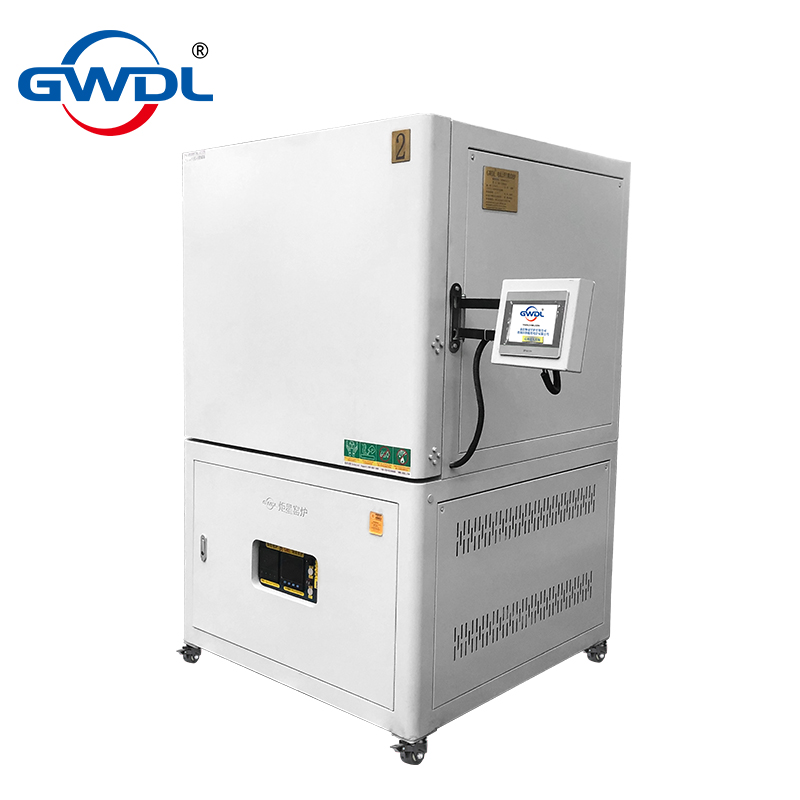

GWDL-XL系列高温炉如图所示 ,集控制系统与炉膛为一体。炉衬使用真空成型高纯氧化铝聚轻材料制作而成。 | |||||||||
四、 | 技术参数 | ||||||||
最高使用温度 | 1200度 | 1400度 | 1600度 | 1700度 | 1800度 | 1900度 | |||
可长期使用温度 | 1150度 | 1350度 | 1550度 | 1680度 | 1780度 | 1850度 | |||
温度控制范围 | 100-1200度 | 100-1400度 | 100-1600度 | 100-1700度 | 100-1800度 | 100-1900度 | |||
控温精度 | ±1度 | ±1度 | ±1度 | ±1度 | ±1度 | ±1度 | |||
测温元件 | k | S | B | B | B | 热电偶+光纤 | |||
发热元件材质 | 高温合金电阻丝 | 硅碳棒 | 硅钼棒 | 1800型硅钼棒 | 1850型硅钼棒 | 1900型硅钼棒 | |||
发热元件安装位置 | 三面加热，两侧加底部 | 上下/两侧 | 两侧 | 两侧 | 两侧 | 两侧 | |||
升温速率 | 最大升温速率每分钟40度（非线性） | ||||||||
炉体结构和材质 | 电炉炉体采用了先进的风冷双层碳钢炉体结构，有效的风冷导向隔板使炉壳整体冷风循环，最终冷却发热元件导电片后排出炉体，避免了发热元件导电片的高温氧化；保证了良好的工作环境。 | ||||||||
开门方式 | 炉门开启方式为轴向180度侧开，炉门锁紧位于炉门侧面采用并配备了弹性锁，可有效的锁紧，锁的弹性吸收了耐火材料膨胀现象，保证了耐火材料热胀冷缩的自由伸缩并有效密封 | ||||||||
耐火保温材料 | 炉衬使用真空成型高纯氧化铝聚轻材料制作而成，使用温度高，蓄热量小，耐急热急冷、不裂缝、不掉渣、保温性能好 | ||||||||
炉壳温度 | 外壳温度小于45度 | ||||||||
安全保护 | 采用集成化模块控制单元，控制精度准确，并设计了双回路控制和双回路保护，具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护。 | ||||||||
开门断电 | 炉体上设计了工作状态下，高温开启炉门断开主加热回路功能，大大保护了高温取料触电风险 | ||||||||
安全温度控制 | 采用闭环技术可控硅模块触发控制，移相触发控制或者过零触发方式，输出电压、电流或功率连续可调，具有恒电压、恒电流或恒功率的特性；电流环为内环，电压环为外环，在突加负载或负载电流超过限流值时，限制调压器的输出电流在额定电流范围内，确保输出和调压器正常工作；同时电压环也参与调节，使调压器的输出电流被限制在额定电流范围内，在有充分调节余量的前提下维持输出电流及电压的恒定；从而到达保护发热元件避免过大电流、电压的冲击，达到安全可靠的控制效果及控制精度。 | ||||||||
温度曲线设定 | 采用智能温度控制仪，备标准PID、人工智能调节APID或MPT等多种调节方式，具有自整定、自学习功能，无超调及无欠调的优良控制特性，具备30段程序控制功能，可实现任意斜率的升、降温控制，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令，并允许在程序的控制运行中随时修改程序；采用具备曲线拟合功能的人工智能调节算法，能获得光滑平顺的曲线控制效果； | ||||||||
升温曲线段数 | 50段程序控制功能，可以输入设定：一条曲线为50段，两条曲线28段/条，三条曲线15段/条，五条曲线9段/条；可同时输入多条曲线，使用时可任意调用。 | ||||||||
面板按钮 | 两个按钮分别为：主电源按钮/旋钮、加热室接通按钮/旋钮。 | ||||||||
随机配件 | 坩埚钳一把，高温手套一副，炉底垫板一块。 | ||||||||
五、 | 保修范围及期限 | ||||||||
电炉免费保修一年，炉底板不保修、发热元件不保修（三个月内自然损坏免费更换） | |||||||||
六、 | 装箱清单 | ||||||||
电炉一台，坩埚钳一把，高温手套一副，炉底承烧板一块，说明书一份，合格证一份，验收报告（出厂检测报告）一份，销售送货单一份。 | |||||||||
七、 | 注意事项 | ||||||||
1、 为两不影响电炉的使用寿命，建议最大升温速率和降温速率1-15℃/min，（高温下升温过快发热元件寿命会缩短） | |||||||||
2、 此箱式炉没有真空密封结构，所以不可通入易燃易爆气体 | |||||||||
3、 此箱式炉使用一段时间后，炉膛会出现微小的裂纹，这属于正常现象，不会影响使用，同时可以用氧化铝涂层进行修补 | |||||||||
4、 不建议通入腐蚀性气体，如果要通入强腐蚀性气体如S、Na等，请提前告知，我们将对炉膛进行特殊处理 | |||||||||
5、 不能将高温溶液漏到炉底上，避免方案可采用垫板或者氧化铝粉隔离 | |||||||||
6、仪器应放置在空气流通，不潮湿的地方。 | |||||||||
八、 | 发货事项 | ||||||||
1、 电炉的包装为三层包装，海绵纸包裹后再用塑料薄膜缠绕，再用木箱包装 | |||||||||
2、 国内免费送货上门（市区内免费送货） | |||||||||
3、 在电炉运输过程中出现的任何损坏有我方承担 | |||||||||
4、物流方式：汽车、铁路、轮船（外贸出口）、空运（外贸出口）运输，距离较近的我公司委派专车运输（包装为木托加纸箱） | |||||||||
2、 外形尺寸单位：毫米（mm），所标尺寸为参照数字，以实际是尺寸为准！ |
