型号

GWL-1200XA

规格（炉膛尺寸）

炉膛尺寸（深-宽-高）mm：

内直径300×8000mm，其中高温区5米

送料机

长度1.5米

电源AC

380V 150KW 自动调整

最高使用温度

1250度

可长期使用温度

1200度

控制范围为

80至1250度

测温元件

热电偶分度号K,测温范围0-1320度

发热元件装位置

四周加热

控温精度

±1度（集成化电路控制，无超调现象）

炉温均匀性

±1度（根据炉膛尺寸大小而定，大型炉膛可采用多点控制，从而达到炉温均匀性）

升温速率

升温速率可自由调节，调节范围：最快升温速率每分钟40度（40度/min）、最慢升温速率每小时1度（1度/h）

发热元件

采用高温合金电阻丝（含钼，炉丝表面温度可达1400度）或硅碳棒为加热元件。U型等直径硅碳棒，硅碳棒是选用高纯度a-SiC为主要原料制成的非金属高温电热元件，它具有升温快、热效率高、寿命长、高温下不易变形，安装操作维修简便、温度可达1500度等特点。

炉体

炉体采用数控机床加工，经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成，双色搭配，外观新颖美观，具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点

炉体结构

电炉炉体采用了风冷双层炉体结构，有效的风冷导向隔板使炉壳整体冷风循环，最终冷却发热元件导电片后排出炉体，避免了发热元件导电片的高温氧化；保证了良好的工作环境

热循环

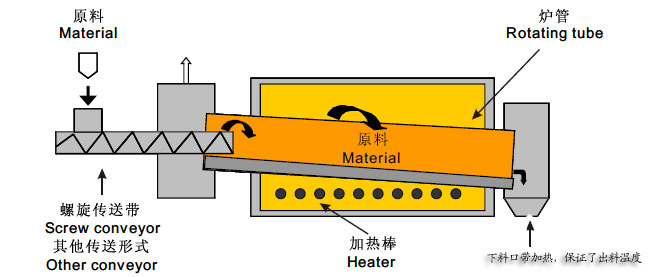

采用外部热循环，高温区热空气导至出料口产生循环，节能30%

耐火材料

炉衬使用真空成型高纯氧化铝聚轻材料制作而成，取放物料易碰位置（炉口、炉底）采用轻质空心球氧化铝板，使用温度高，蓄热量小，耐急热急冷、不裂缝、不掉渣、保温性能好（节能效果是老式电炉的80%以上）

炉管倾斜角度

1-5度可调

转速

5-15r/min可调

保温材料

采用三层保温，分别为：硅酸铝纤维板、氧化铝纤维板、氧化铝（多晶）纤维板，节能效果是老式电炉的80%以上。

炉体外壳温度

长期使用不停炉，外壳温度小于45度

保护

采用集成化模块控制单元，控制精度准确，并设计了双回路控制和双回路保护，具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护

触摸屏集中控制

1、尺寸:7寸TFT真彩色,外形尺寸:206W*156H*50D(mm),分辨率:800*480,背光:LED,功率:5W,语言:中文/英文 可随意切换
2、全屏显示及操作:仪表屏、光柱图、历史趋势、数据报表、报警信息、3、数据导出、工艺流程、系统管理等
4、温度控制:触摸屏+高精度集成模块
5、启动升温:触摸操作
6、暂定升温:触摸操作
7、停止升温:触摸操作
8、温度曲线编制:触摸操作，每条曲线30段（50段定制）
9、温度曲线储存数量:无限制（每条曲线可中/英文命名）
10、实时状态显示:运行曲线名称、运行段号、段时间、段运行时间、数字温度、实时曲线、功率输出百分百
11、选择段号启动（跨段启动）:触摸操作
12、曲线量程:可调
13、历史曲线（图文）:大约储存20个月
14、数据报表（EXCEL）:大约储存20个月，多点同时显示（可插入优盘扩展）历史曲线、报表记录（存盘）间隔时间:可调1秒-3600秒，多点同时显示（可插入优盘扩展）
15、报警指示:变色（红色）
16、报警信息语言:中文显示（报警时间及事件中文描述）
17、数据导出接口:USB，打印机接口:并口，通讯端口:RS485
18、操作触摸屏保护:带密码设置（其他人无密码，禁止操作）
19、密码:触摸屏的操作均可设密码，保证了参数、工艺的泄露，综合管理。
20、同等型号电炉使用多台时，可只配一台触摸屏，每个触摸屏最大控制16台电炉。

控制

采用闭环技术可控硅模块触发控制，移相触发控制或者过零触发方式，输出电压、电流或功率连续可调，具有恒电压、恒电流或恒功率的特性；电流环为内环，电压环为外环，在突加负载或负载电流超过限流值时，限制调压器的输出电流在额定电流范围内，确保输出和调压器正常工作；同时电压环也参与调节，使调压器的输出电流被限制在额定电流范围内，在有充分调节余量的前提下维持输出电流及电压的恒定；从而到达保护发热元件避免过大电流、电压的冲击，达到安全可靠的控制效果及控制精度。详见电炉视频

显示参数

温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等

按钮

采用进口按钮使用寿命超过100000次，并且带LED指示灯。

温度曲线设定

采用智能温度控制仪，备标准PID、人工智能调节APID或MPT等多种调节方式，具有自整定、自学习功能，无超调及无欠调的优良控制特性，具备30段程序控制功能，可实现任意斜率的升、降温控制，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令，并允许在程序的控制运行中随时修改程序；采用具备曲线拟合功能的人工智能调节算法，能获得光滑平顺的曲线控制效果；详见电炉视频

多条曲线输入

30段（可定制50段）程序控制功能，可以输入设定：一条曲线为30（50）段，两条曲线14（28）段/条，三条曲线9（15）段/条，五条曲线5（9）段/条；可同时输入多条曲线，使用时可任意调用。

通讯接口

电炉具备了RS485通讯接口，通讯距离可达1200米，可通过计算机控制电炉启动、暂停、停止、升温曲线设定、升温曲线读取、参数设定等，可靠性高，便于掌握，计算机画面上的显示内容丰富，显示测量值、给定值、输出值、段时间、段号、升温曲线、功率百分比曲线，可通过计算机储存升温曲线、储存的升温曲线可任意调用、修改给定值及常用参数，历史曲线、历史报表记录时间间隔可筛选（1s-1h）可长期保存。详见计算机控制软件

随机配件

发热原件两支、棒具两套，炉门隔热塞一块（1200度以上电炉配备），坩埚钳一把，高温手套一副，DVD数据盘一张。

保修范围及期限

电炉免费保修一年，发热元件不保修（三个月内自然损坏免费更换）

装箱清单

电炉一台，发热原件两支、棒具两套，炉门隔热塞一块（DVD数据光盘一张，说明书一份，合格证一份，验收报告（出厂检测报告）一份，销售送货单一份。

发货事项

1、  国内免费送货上门（市区内免费送货）

3、  物流方式：汽车、铁路、轮船（外贸出口）、空运（外贸出口）运输，距离较近的我公司委派专车运输（包装为木托加纸箱）。

占地面积

10米*2米
