箱式电炉

GWL-LB300/200/200

300×200×200

L=600,L1=75

W=600,H=1350

380

12

260

GWL-LB400/200/200

400×200×200

L=700,L1=75

W=600,H=1350

380

13

280

GWL-LB300/300/300

300×300×300

L=600,L1=75

W=700,H=1350

380

14

320

GWL-LB500/300/200

500×300×200

L=800,L1=75

W=700,H=1350

380

15

380

GWL-LB500/300/300

500×300×300

L=800,L1=75

W=700,H=1450

380

18

400

GWL-LB600/400/400

600×400×400

L=900,L1=75

W=800,H=1550

380

35

470

GWL-LB800/500/500

800×500×500

L=1200,L1=75

W=1000,H=1650

380

50

720

GWL-LB1000/600/500

1000×600×500

L=1400,L1=75

W=1150,H=1650

380

69

870

注：

1、  以上所列出型号都有现货，特殊型号炉膛尺寸可根据客户要求定做！

2、  外形尺寸单位：毫米（mm），所标尺寸为参照数字，以实际是尺寸为准！

3、选型说明，例如：需要1700度的箱式电炉，炉膛尺寸（深-宽-高）mm：300×200×200。

规格型号：GWL-1700LB/300/200/200。

4、以上所标注约重量为1600-1800度电炉，如1000-1400重量减轻80-150kg。

最高使用温度

1250℃

1450℃

1650℃

1750℃

1830℃

1880℃

可长期使用温度

1200℃

1400℃

1600℃

1700℃

1800℃

1850℃

测温元件

K型热电偶

S型热电偶

B型热电偶

B型热电偶

B型热电偶+光纤红外测温

B型热电偶+光纤红外测温

发热元件

电阻丝/硅碳棒

硅碳棒

1700型硅钼棒

1800型硅钼棒

1850型硅钼棒

1900型硅钼棒

发热体安装位置和布置

两侧/上下/三面/四周/五面/六面/日型/目型/田型布置，标准的是布置在炉膛两侧。

控制精度

±0.5-1℃

炉温均匀性

±1℃根据炉膛大小而定， ，如炉温均匀性要求更高时，可采取多点独立控温

升温速率

1℃/h至40℃/min可调，

温度曲线的设定

升、降温控制，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令

实时显示

时实温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等

电器部分的精确控温

采用闭环双回路控制技术，进口可控硅模块触发控制，移相触发控制或者过零触发方式，输出电压、电流或功率连续可调，具有恒电压、恒电流或恒功率的特性

电器部分的安全保护

采用集成化模块控制单元，控制精度准确，并设计了双回路控制和双回路保护，具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护及保护

电器元器件的主要配置

正泰

通讯接口

电炉具备了RS485通讯

耐火材料和保温材料

采用高温高纯节能轻质的多层陶瓷纤维板+纳米板制作

炉底和炉顶的特殊化设计

为了电炉的温度均匀性更好，采用蓄热式炉底和加固型炉顶设计

长期使用时外壳的温度

长期使用不停炉，外壳温度小于45度，电炉炉体采用了的双层炉外壳结构

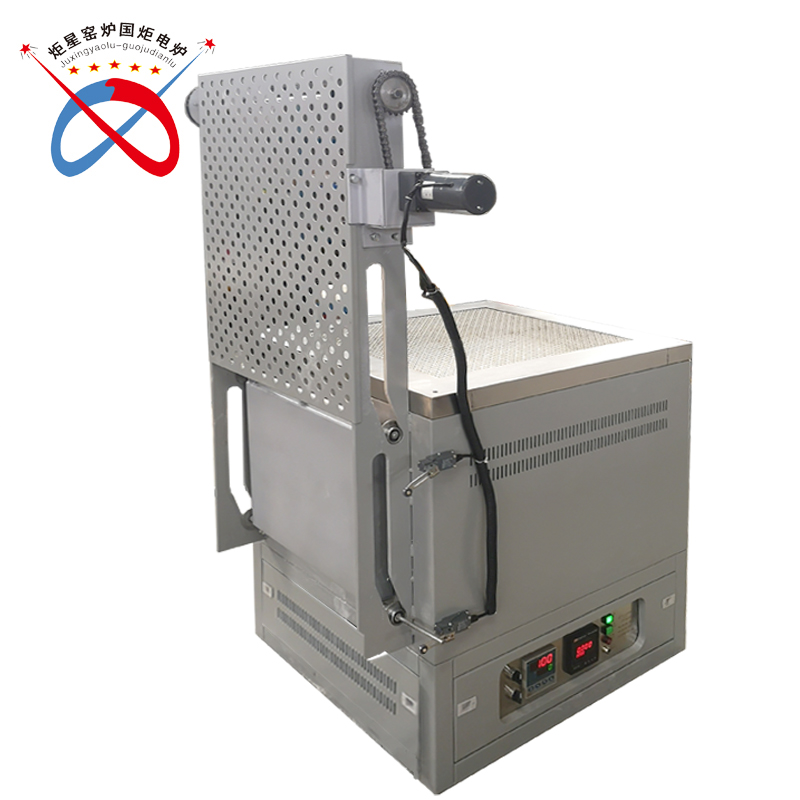

炉体结构

电炉炉体采用了风冷双层炉体结构

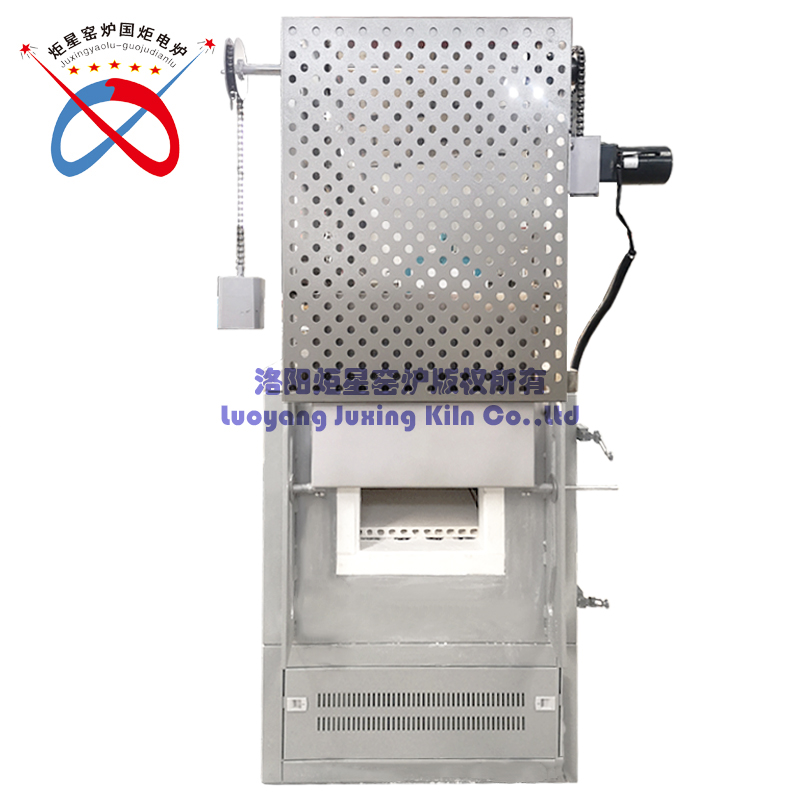

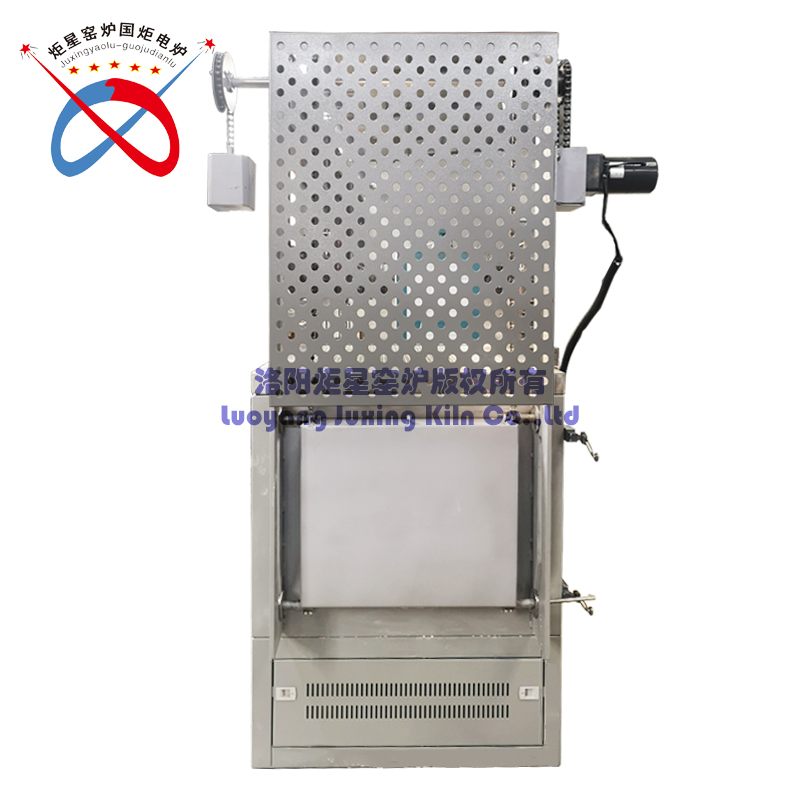

炉门操作特点

炉门开启方式为上升开启，可配置脚踏开关/手柄开关控制，升降位置可控，比较适合高温下连续作业

电炉外壳的处理

炉体采用数控机床加工，经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成
